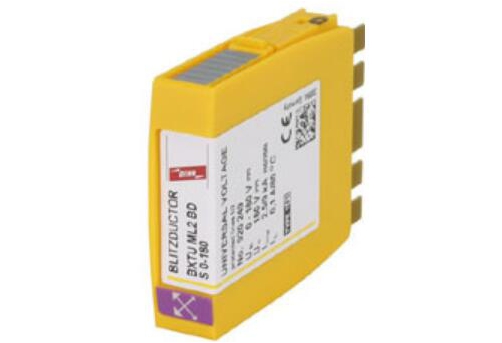

BSP M2 BD信號防雷器_BSP M2 BD信號l浪涌保護器_BSP M2 BD信號防雷器價格-
BSP M2 BD適用范圍.
強大的標準防護模塊串接電阻最小用于防雷分區OB-2及后續分區
| BSP M2… | BD 5 | BD 12 | BD 24 | BD 48 | BD 60 | BD 180 |
| SPD分類 | TYPE2 P1 | TYPE2 P1 | TYPE2 P1 | TYPE2 P1 | TYPE2 P1 | TYPE2 P2 |
| 標稱電壓 UN | 5V | 12V | 24V | 48V | 60V | 180V |
| 直流最大持續工作電壓 UC | 6.0V | 15V | 33V | 54V | 70V | 180V |
| 交流最大持續工作電壓 | 4.2V | 10.6V | 23.3V | 38.1V | 49.5V | 127V |
| 標稱電流(45℃) IL | 1.0A | 0.75A | 0.75A | 0.75A | 1.0A | 1.0A |
| C2總標稱放電電流(8/20μs) In | 20kA | 20kA | 20kA | 20kA | 20kA | 20kA |
| C2每線標稱放電電流(8/20μs) In | 10kA | 10kA | 10kA | 10kA | 10kA | 10kA |
| 線-線電壓保護水平(In C2) UP | ≤15V | ≤27V | ≤55V | ≤85V | ≤110V | ≤270V |
| 線-PG電壓保護水平(In C2) UP | ≤600V | ≤600V | ≤600V | ≤600V | ≤600V | ≤600V |
| 線-線電壓保護水平(1kV/μs C3) UP | ≤9V | ≤19V | ≤45V | ≤70V | ≤90V | ≤250V |
| 線-PG電壓保護水平(1kV/μs C3) UP | ≤550V | ≤550V | ≤550V | ≤550V | ≤550V | ≤550V |
| 每線串聯阻抗 | 1.0 ohm | 1.0 ohm | 1.0 ohm | 1.0 ohm | 1.0 ohm | 1.0 ohm |
| 線-線帶寬 fG | 1.0 MHz | 2.8 MHz | 7.8 MHz | 8.7 MHz | 11.0 MHz | 25.0 MHz |
| 線-線電容 C | ≤5.4 nF | ≤2.0 nF | ≤1.0 nF | ≤0.7 nF | ≤500 pF | ≤240 pF |
| 線-PG電容 C | ≤16 pF | ≤16 pF | ≤16 pF | ≤16 pF | ≤16 pF | ≤16 pF |
| 工作溫度范圍 | -40℃…+80℃ | -40℃…+80℃ | -40℃…+80℃ | -40℃…+80℃ | -40℃…+80℃ | -40℃…+80℃ |
| 防護等級 | IP 20 | IP 20 | IP 20 | IP 20 | IP 20 | IP 20 |
| 安裝 | 底座 | 底座 | 底座 | 底座 | 底座 | 底座 |
| 接地方式 | 底座 | 底座 | 底座 | 底座 | 底座 | 底座 |
| 外殼材料 | 聚酰胺PA6.6 | 聚酰胺PA6.6 | 聚酰胺PA6.6 | 聚酰胺PA6.6 | 聚酰胺PA6.6 | 聚酰胺PA6.6 |
| 顏色 | 黃色 | 黃色 | 黃色 | 黃色 | 黃色 | 黃色 |
| 測試標準 | IEC 61643-21 | IEC 61643-21 | IEC 61643-21 | IEC 61643-21 | IEC 61643-21 | IEC 61643-21 |
-最大的泄流能力，適用于兩線、三線或四線接口，最小的空間需求（每線僅3.0毫米）
-兩極SPD模塊，可以通過4線底座直接屏蔽接地
-兩部分設計，方便更換SPD
-防震設計，安全操作
-不同的SPD模塊，通用的底座
