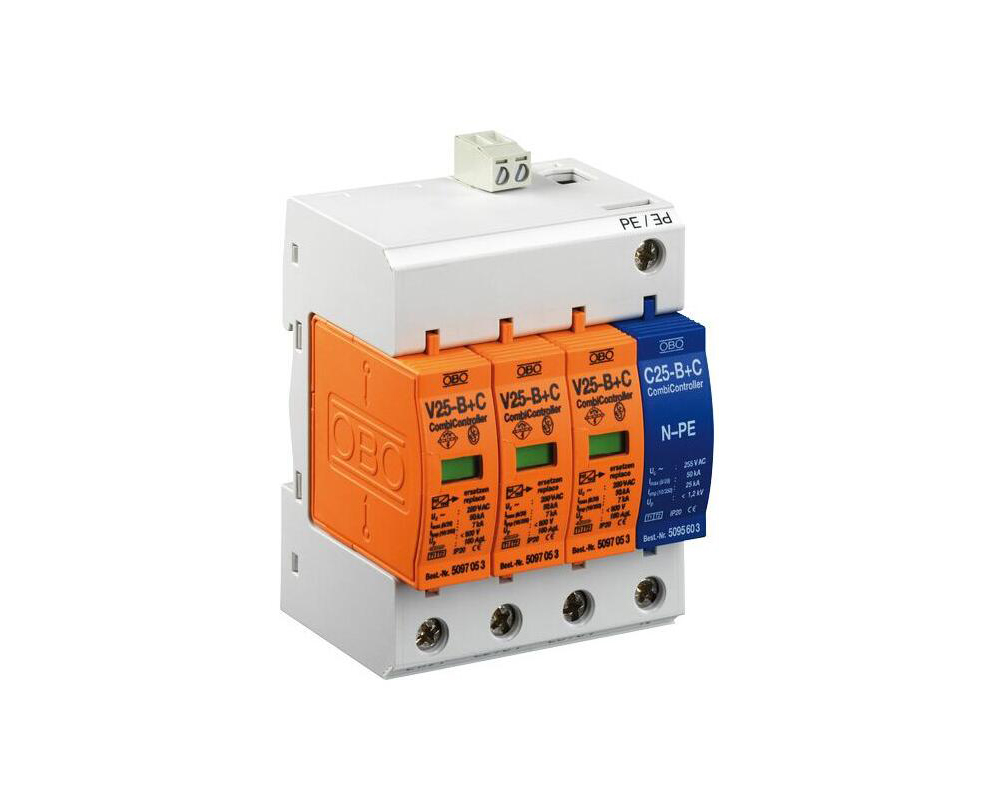

V25-B+C電源浪涌保護器_OBO電源防雷器V25-B+C-
OBO V25-B+C/3+NPE電源防雷器技術參數：
浪涌產品參數依據VDE 0185、part 1和part 100的要求，而設計的一種雷電保護等電位連接器。該裝置是符合DIN VDE 0675、part 6（Draft 11.89)A1、A2等級為B+C級保護器的要求。在建筑物雷電保護安裝工程中，它保證了電源線上的等電位連接。當電源線架空引入建筑物時，架空線可能會引入部分直接雷擊雷電流，在此種建筑物電源架空引入的線路上，該保護器也可應用。
OBO V25-B+C/3+NPE浪涌產品參數可用于TN-C-S，TN-S，TT和IT系統中特別的防雷器。該防雷器是根據DIN VDE 0100，Part 534/A1的最新需求設計而來的，允許對防雷器簡單、安全地安裝。
高性能V25-B+C/3+NPE浪涌產品參數有一個特別的壓敏電阻電路，裝置內含良好非線性特性的氧化鋅壓敏電阻。即是電路出現高能電涌，設備也能得到程度的保護。甚至當電涌電流達到30KA時，防雷器的電壓仍低于1.5KV。因此，該防雷器能夠承受直擊雷的部分雷電流。在過載情況下，防雷器內置的熱感斷路器可以將保護器模塊從主電路中脫離出來，保證供電系統正常工作，與此同時狀態顯示視窗由綠色變?yōu)榧t色。
OBO防雷器V25-B+C不僅能承受高通流容量的雷電流，同時具有低的保護電壓的特性，能夠最為一個B+C聯合防雷器使用。
| OBO V 25-B+C主要技術參數 | |||
| 型號 | V25-B+C | ||
| 額定電壓 | 320V | 385V | |
| 最大持續工作電壓 | 410V | 505V | |
| 最大放電浪涌電流（8/80μs） | 100 kA | ||
| 標稱放電電流（8/20μs） | 50KA | ||
| 持續電流的最大允許值 | 200A | ||
| 雷電脈沖電流（10/350） | 8KA | ||
| 電壓保護等級在5KA(8/20μs) | ＜1KV | ||
| 雷電脈沖沖擊電壓1.2/50 | ＜1.5KV | ||
| 響應時間 | ＜25ns | ||
| 最大保險絲強度 | 160A gL/gG | ||
| 短路電流強度 | 50KA/50Hz | ||
| 工作溫度 | －400C...＋800C | ||
| 模塊NPE | C 25-B+C/NPE | ||
| 標稱電壓 UN | 230 V/50-60 HZ | ||
| 導體截面 | 最小10mm2單導線,最大50mm2多絞線/35mm2的單導線 | ||
| 安裝支架 | 35mm導軌，依據EN 50 022 | ||
| 外殼材料 | 紅色強化熱塑性玻纖材料 | ||
| 保護等級 | 加強型+普通型 | ||
| 安裝寬度 | 2個標準模塊DIN 43880 | ||
| 定 貨 信 息 | |||
| 產 品 型 號 | 產 品 說 明 | ||
| OBO V25-B+C/3+NPE | 三相四線B+C級電源防雷器帶防爆模塊 | ||
| OBO V25-B+C/4 | 三相四線B+C級電源防雷器 | ||
| OBO V25-B+C/2 | 單相二線B+C級電源防雷器 | ||
| OBO V25-B+C/3+NPE-AS | 三相四線B+C級電源防雷器帶防爆模塊聲光報警 | ||
| OBO V25-B+C/3+NPE-FS | 三相四線B+C級電源防雷器帶故障搖信觸點 | ||
| OBO V25-B+C/1+NPE | 單相二線B+C級電源防雷器帶防爆模塊 | ||
obo V25-B+C電源防雷器的安裝
OBO V25-B+C防雷器能夠容易地安裝于任何配電箱或者開關箱內的35mm導軌上。使用新型MB低座，提供180度正反安裝，適合不同場合需要。
obo V25-B+C電源防雷器的特性：1、金屬氧化物壓敏電阻；
2、可插拔式部件；
3、內部已連接的防雷器底座；
4、熱感斷路器和視窗指示裝置；
5、帶NPE火花間隙模塊的防雷器；
6、B+C級聯合保護，應用于建筑物整體空間較小的場合；
obo V25-B+C電源防雷器的使用優點：1、可以應付頻繁的電涌電流的沖擊，壽命長；
2、防雷器模塊損壞后可以帶電插拔更換；
3、不需再進行接地跳線，容易安裝；
4、對防雷器的工作狀態一目了然；
5、使用范圍廣（適用于TN、TT和IT電網），結構更安全；
6、只在總配電柜內安裝一套保護器。
