電源離子接地棒型號,電解離子接地棒安裝說明書

人氣：1897發表時間：2018-12-12

電解離子接地棒簡介：

歐姆雷盾（omrdon)電解離子接地棒（又稱電解離子接地極），采用國外最先進的工藝配方，外采用99.9%的純銅作為載體，內置緩解親水離子劑，是最新一代的主動型接地材料，其接地效果為傳統接地材料的數倍以上。已經廣泛應用于電力、通訊、國防等大型接地地網系統，取得了良好的社會效益以及客戶一致的贊同。

電解離子接地棒技術特點:

1、超長使用壽命：用高純度T2紫銅配合熱熔焊接技術,使產品使用壽命達30年以上。

2、便利性：較傳統的接地產品,具有更大的有效接觸面,同時具有更小的安裝面積,并且根據地質的差異,可選擇垂直或水平安裝,最小安裝面積小于80cm²。

3、穩定性：內置長效電解離子質，可以不斷地向外部緩慢釋放活性電解離子，降低接地體周圍一定范圍內的土壤電阻率,從而受季節及氣候的影響相對更小,滿足大型地網穩定性的要求。

4、結構化：產品充分考慮安裝及運輸的實際性況,采用多段連接的方式。雙連接端口的設計，能夠滿足各種條件下的設計使用,同時也極大地方便了運輸。

電解離子接地棒型號及參數:

離子接地棒

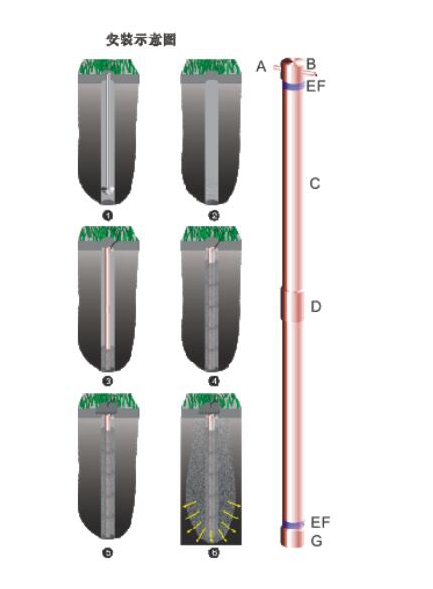

離子接地棒安裝圖

A.----上端蓋 B.----連接端子 C.----內裝電解鹽銅管 D.----連接環

E.----離子交換孔 F.----封口貼 G.----下端蓋

離子接地棒安裝說明:

1、用鉆井機鉆一個直徑約10cm的井，根據使用型號的不同，深度為1.5~3.5米（比離子接地棒的長度大30~50cm）

2、將附加的離子散發劑與長效降阻劑混合，并調成漿糊狀，于井內,首次填充的深度約為30cm則可；

3、將使用不小于10mm2多股銅芯線或是銅排與離子接地棒蓋端接線端連接好，并將蓋端的離子交換孔上的膠布撕去；垂直放置于井內的填充劑上；

4、將剩余的填充劑分數次加入井內，并使用工具分層壓實

5、將接地線穿過井蓋（混凝土預制）孔，引至接地匯流排或是接地端子箱上，并將井蓋蓋好，做好標志，以方便維護；

如果多根施工，則將所有的各根用紫銅帶或是其它金屬導電體連接起來；將引一根到接地測試點；測試，符合要求，回填土，恢復植被，完成施工.(參見右側：離子接地棒接地原理圖)
