產品簡介

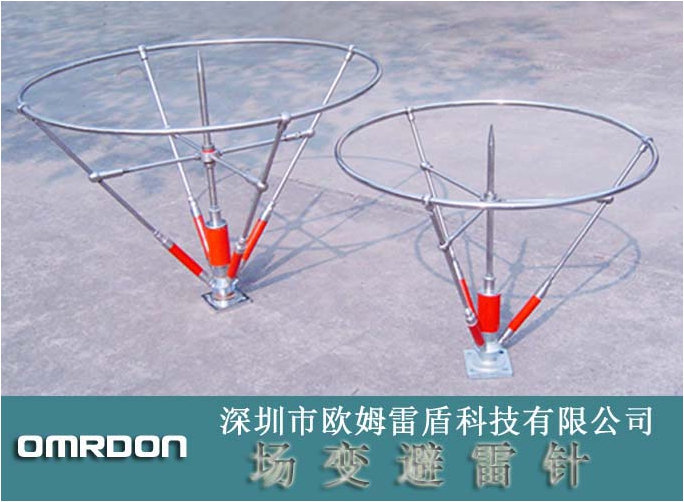

OMRDON 場變放電避雷針與普通避雷針在同等安裝條件下對比試驗，其接閃概率為97％，而普通避雷針只有3％的接閃概率。場變放電避雷針的結構設計思想新穎，防雷擊，保護性能好，是一款有廣泛應用前景的防雷保護裝置。
技術特點
★ 防雷保護可靠，在設計保護范圍內的設備、建筑設施及所有被保護物均不會遭雷擊損壞。
★ 防雷電保護范圍大：保護角0°～80°。
★ 雷電流貶值小：平均峰值小于7KA 。
★ 雷電繞擊率小：保護角為55°，繞擊率為0.001％；保護角為80°，繞擊率為0.1％。
★ 保護率可達100％全面覆蓋，可達到萬無一失的防雷效果。
★ 雷電流波頭陡度小：小于5KA／us。
★ 對周圍設備影響的感應電壓低。
★ 可折卸，安裝方便
★ 接地電阻可放寬，減少接地工程費用
★ 抗風能力強，≥50m／s
★ 使用期內免維護
不同電壓等級輸電線路的耐雷水平 表1
額定電壓，單位kv | 35 | 60 | 110 | 154 | 220 | 330 | 500 |
線路耐雷水平Io，單位kA | 20-30 | 30-60 | 40-85 | 90 | 80-120 | 140 | 150 |
適用范圍
★ 石油、化工系統
加油站、油庫、大型煤氣站、大型化學品倉庫、化工廠、輸油碼頭等
★ 通訊系統
電信基站、天線塔、微波中繼站、廣播電視發射塔站等
★ 軍事系統
彈藥倉庫、軍事通訊站／點、移動軍事設施
★ 電力系統
高壓變電站、輸電線路等
★ 其它系統
航空機場、大型建筑、煤礦、以及其它需要防雷的設施等
保護原理
雷云對地面物體放電不外乎以下兩種方式：上行雷閃和下行雷閃。
一般來說，下行雷閃時，先導自上而下發展，主放電過程發生在地面（或地面物體）附近，所以電荷供應充分，放電過程來得迅速，造成雷電流幅值大（平均值為30—44kA），陡度高（24—40kA/μs）；上行雷閃，一般沒有自上而下的主放電，它的放電電流由不斷向上發展的先導過程產生，即使有主放電因雷云向主放電通道供應電荷困難，所以放電電流幅值小（平均小于7kA），且陡度低（小于5kA/μs）。
上行雷閃不僅雷擊電流幅值小陡度低而且不繞擊。這是因為上行雷閃先導是自下而上發展的，該先導或者直接進入雷云電荷中心，或者攔截自雷云向下發展的先導，這樣中和雷云電荷的反應在上空進行，自雷云向下的先導就不會延伸到被保護對象上。上行雷閃還有另外一個特點是上行先導對地面物體還具有屏蔽作用，可減輕放電時在地面物體上的感應過電壓。可控放電避雷針正是利用了上行雷閃的這些特點，通過巧妙的結構設計，使其能可靠地引發上行雷閃放電，從而達到中和雷云電荷，保護各類被保護對象的目的。

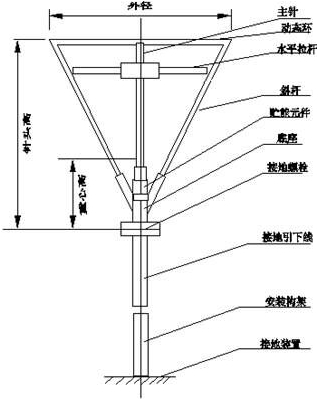

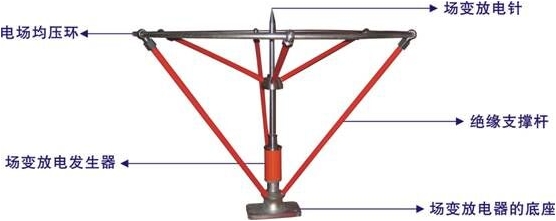

可控放電避雷針由針頭、接地引下線、接地裝置構成一套保護系統。它的針頭不再是單針，而是由主針、動態環、貯能裝置組成（圖1）
根據尾部帶金屬線的火箭(火箭引雷試驗)比高層建筑更容易引發上行雷的經驗分析得出，要成功地引發上行雷，針頭需達到以下要求：
1、在引發的上行雷發生之前，針頭附近的空間電荷應盡量少，以便于自主針針尖向上發展放電脈沖。
2、當需要引發上行雷閃時，針尖處的電場強度應足夠高，以迅速產生放電脈沖。
下面通過對可控放電避雷針動作過程的研究說明它滿足了這兩條要求：
當可控放電避雷針安裝處附近的地面電場強度較低時（如雷云離可控放電避雷針及被保護對象距離較遠等情況），雷云不會對地面物體發生放電，此時可控放電避雷針針頭的貯能裝置處于貯存雷云電場能量工況，由于動態環的作用，針頭上部部件（動態環和主針針尖）處于電位浮動狀態，與周圍大氣電位差小，因此幾乎不發生電暈放電，即保證了在引發發生前針頭附近的空間電荷很少的要求。

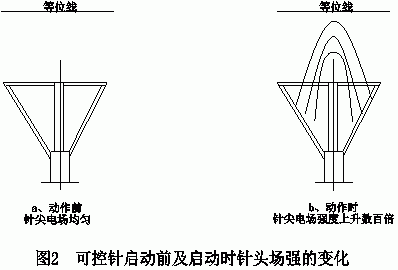

當雷云電場上升到預示它可能發生對可控針及周圍被保護物發生雷閃時，貯能裝置立即轉入釋能工況，這一轉變使主針針尖的電場強度不再被動態環限制，針尖電場瞬間上升數百倍，使針尖附近空氣迅速放電，形成很強的放電脈沖，因沒有空間電荷的阻礙，該放電脈沖在雷云電場作用下快速向上發展成上行先導，去攔截雷云底部先導或進入雷云電荷中心。如果第一次脈沖引發不成上行先導，貯能裝置即又進入貯能狀態，同時使第一次脈沖形成的空間電荷得以消散，準備第二次脈沖產生。如此循環總能成功地引發上行雷。
● 安裝說明
1.可控放電避雷針可做為獨立系統立于各類建筑物上，安裝地點的選擇應滿足既要經濟又要保證安全的要求。用于保護輸電線路時，直接裝在桿塔頂部。
2.在安裝可控放電避雷針的針頭時，要求動態環保持水平，主針處在鉛垂方向。自針頭頂部至被保護物頂部的高度大于3m。禁止在結構支柱上懸掛電話線、廣播線、電視天線及電力架空線。
3.一般情況下，可控放電避雷針應設兩根專用的接地引下線（對于直接裝在鐵塔上的可控放電避雷針，不另設接地引下線，直接與鐵塔連接牢固就可以了）。引下線一般采用園鋼或扁鋼，其尺寸不應小于下列值：
圓鋼直徑10mm，扁鋼為4×25mm
4.引下線沿建筑物或構筑物外墻敷設，并經最短路徑接地。建筑藝術要求較高者，也可以暗敷，但截面應加大一倍
5.在易受機械磨損的地方，地面上約1.7m至地面下0.3m的一段接地引下線應穿鐵管保護。
6.可控放電避雷針系統的接地電阻應符合相應場所的要求，但最大值應小于30Ω。
7.一般采用復合地裝置。垂直埋設的接地體可采用角鋼、鋼管；水平埋設的接地體采用扁鋼、圓鋼。它們的尺寸不應小于下列標準：
角鋼4×40×40mm，鋼管壁厚3.5mmφ35mm，扁鋼4×25mm，圓鋼φ12mm。
8、接地裝置處于行人過道的地下時，應考慮采取降低跨步電壓的措施。
9、針頭組裝
①當針頭以整體出廠時，組裝前只需進行外觀檢查和螺栓連接檢查，擰緊連接螺栓。如果因運輸原因造成變形，可參照下面的針頭組裝步驟及要求進行調整。
②針頭出廠是散件時，組裝前應檢查零部件是否齊全和完整；然后按以下順序組裝：
·將帶主針的底座垂直放到地面上，然后將四根斜桿固定到底座的四個螺孔上。
·將動態環與四根斜桿對稱連接好。
·將四根水平拉桿對稱布置且將它們與斜桿和套在主針上的盤形法蘭連接起來，注意調整端在斜桿的一側。
·調整動態環與地面平行，四根斜桿等分布置，盤形法蘭固定在主針標定的位置上。
·擰緊全部連接螺栓。
