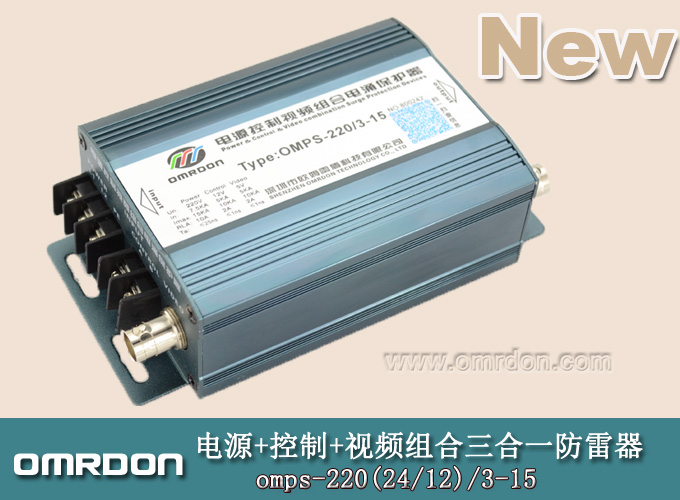

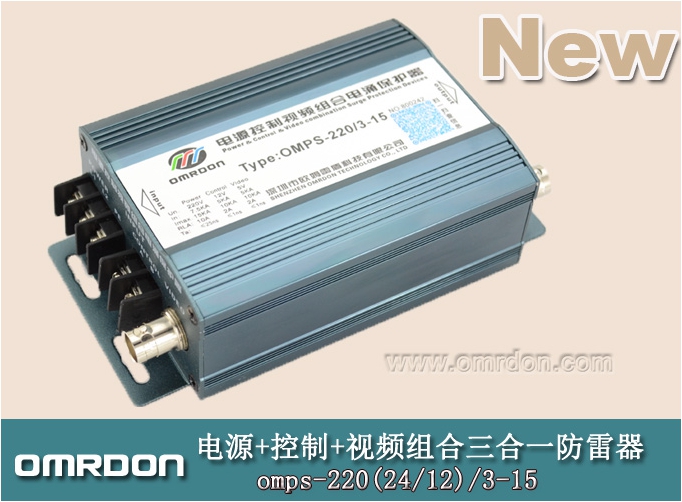

OMPS-220/3-15電源視頻控制三合一防雷器 三合一避雷器-
三合一防雷器，包括：三合一防雷器，三合一視頻監控防雷器，監控三合一防雷器，三合一避雷器，監控三合一避雷器，攝像機三合一防雷器，視頻監控防雷器，攝像頭防雷器，攝像機防雷器是該防雷器的別名。 三合一防雷器，也稱組合防雷器、監控多功能防雷箱，是指監控系統中攝像機端的集視頻防雷和電源防雷為一體的防雷設備。 英文名稱：Surge Protection Device of Closed Circuit monitoring TV ，簡稱：CCTV SPD
| 名稱 | OMPS-220/3-15三合一防雷器 | ||
| SPD類別 | 復合型SPD | ||
| SPD功能 | 具有限壓、限流功能 | ||
| 型號 | OMPS-220/3-5 | ||
| 類型 | 電源 | 控制 | 視頻 |
| 標稱工作電壓Un | 220V | 24V | 5V |
| 最大持續運行電壓UC | 320V | 30V | 7V |
| 額定負載電流IL | 5A | 2A | 2A |
| 標稱放電電流 | 7.5kA | ||
| 最大放電電流 | 15kA | ||
| 電壓保護水平 | ≤900V | ≤60V | ≤18V |
| 響應時間ta | ≤25ns | ≤1ns | |
| 插入損耗Ae | —— | ≤0.3dB | |
| 接口類型 | 端子+BNC | ||
| 失效指示 | 綠色:正常 熄滅:失效 | -- | -- |
| 過載故障模式 | SPD的限壓部分網絡側內部開路，線路不運行，但是設備仍受到開路保護 | ||
| 工作溫度環境 | -40℃…+85℃ | ||
| 安裝方式 | 墻面固定或水平固定（放置） | ||
| 外形尺寸 | 134x76x41mm | ||
| 外殼材料 | 鋁合金 | ||
| 外殼保護等級 | IP20 | ||
| 測試標準 | GB18802.1 GB/T 18802.21 | ||
1.產品采用串聯式結構設計，具有多級保護功能。
2.信號部分均采用電子開關接地方式，能有效消除因共地而對傳輸信號產生的各種干擾。
3.通流容量大，響應速度快，損耗低。
4.節能、環保，殘壓低，使用壽命長。
5.集成化組合、體積小，接線簡易，安裝方便，實用性強。
